耐磨夹管阀

product耐磨夹管阀

【产品简介】 一款抗腐蚀、密封性能非常强的耐磨夹管阀

【抗压能力】 1.6MPa/cm2

【产品改进】 采用鑫海高耐磨橡胶做阀的内衬,其耐磨强度可达128%,使用寿命相当于普通橡胶的2倍以上,用它做夹管阀的阀芯,让夹管阀更耐磨、抗腐蚀更强、且密封性好、使用持久。

优势特点

夹管阀

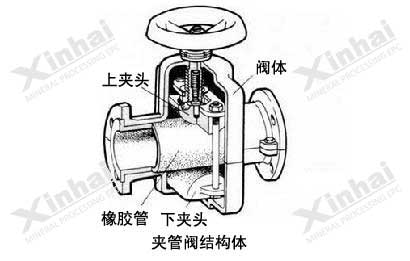

产品结构

夹管阀

耐磨夹管阀主要有上夹头、阀体、橡胶阀芯、下夹头等部分组成,组成简单,维修方便。

产品应用

夹管阀适于各种磨蚀性、非磨蚀性的管路输送,化工、矿山的药剂均匀添加,矿山选矿工艺中的均匀放矿等作业。

产品FAQ

1、夹管阀有哪些不足之处?

(1)夹管阀主要应用于中低压的环境,普遍低于PN16。

(2)夹管阀是以橡胶套管为核心的阀门,所以使用温度有一定限制,通常在-40~200℃以内。

(3)受限于橡胶工艺,在满足套管质量强度的前提下,夹管阀的制造口径通常在DN300mm以内。大口径夹管阀相对价格较高。

温馨提示:

当您使用夹管阀时,请注意:

该阀门不适于在负压下工作。

不适于急剧减压。

衬套的较大工作压力为10.5KG/cm2,高于此压力需与我们联系。

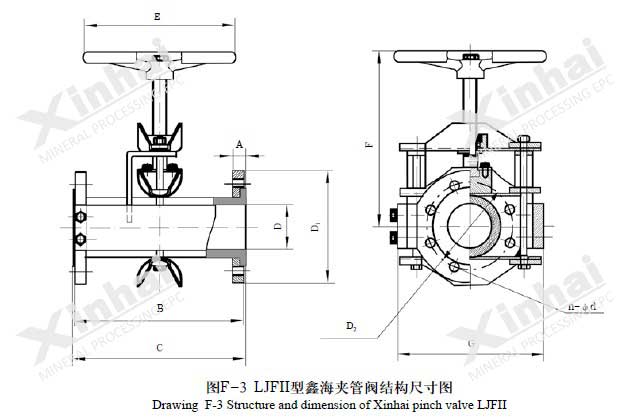

夹管阀结构图

技术参数

规格 D B C A E F G 标准法兰 重量 (kg)
法兰直径 螺栓PCD 螺栓孔径 铸铁
20 20 144 150 15 119 80 100 105 75 4-Φ14 1.6 2.8
25 25 159 165 15 119 90 125 115 85 4-Φ14 2.3 3.2
40 40 199 205 17 119 118 162 140 100 4-Φ18 3.5 5.5
50 50 229 235 17 220 156 185 150 110 4-Φ18 6.5 12.5
65 65 299 305 17 220 190 200 165 125 4-Φ18 8.8 15
80 80 309 315 21 220 202 225 185 145 4-Φ18 10.5 22
100 100 354 360 25 220 247 269.5 200 160 8-Φ18 18.2 41
125 125 419 425 28 280 310 350 220 180 8-Φ18 29 66
150 150 479 485 29 280 343 373 285 240 8-Φ18 42 99
200 200 594 600 30 280 457 486.5 340 295 8-Φ22 87 230
