带式压滤机

带式压滤机
【产品简介】
一款利用渣浆泵压力使得液体透过滤布出来的压滤机设备。分为厢式压滤机和板式压滤机。
【过滤面积】
20~1000m2
【产品改进】
塑钢滤板精铸成型,耐高温、高压,经久耐用;可编程控制,自动化作业。

优势特点

设备性能稳定,自动化程度高、安全可靠、操作方便,可以实现反洗作业。

工作原理

厢式压滤机以滤布作为过滤介质进行固体与液体分离,它是对物料适应性较广的一种分离机械。其压滤机工作原理是:滤布平铺在滤板表面,被滤板表面突起的沟纹支撑着,滤板被夹紧后,滤布即为压紧面的密封填料,每相隔两块滤板之间的空腔成为一个单独的滤室,过滤时物料由中央进料口进入各滤室,滤液在供料压力的推动下通过滤布纤维间隙流到滤板沟纹表面,汇集后流出滤板。厢式压滤机按其滤液排出机外的形式也分为明流式和暗流式两种。

板框压滤机是以过滤形式进行固液分离作业,它是对物料适应性较广的一种分离机械设备,其工作原理是:物料进入由滤板、滤框组成的单独过滤室,在供料压力的推动下,滤液通过滤板、滤框压紧面间的过滤介质-滤布纤维间隙,流到滤板花纹表面上,汇集后流出机外,固体留在滤框内形成滤饼。板框压滤机按滤液排出机外的形式分二类:明流式(滤液是可见)和暗流式(滤液是不可见)的。

产品结构

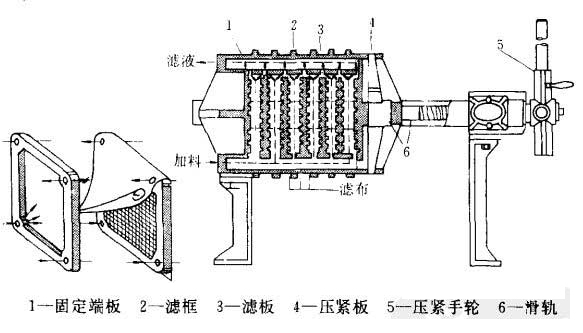

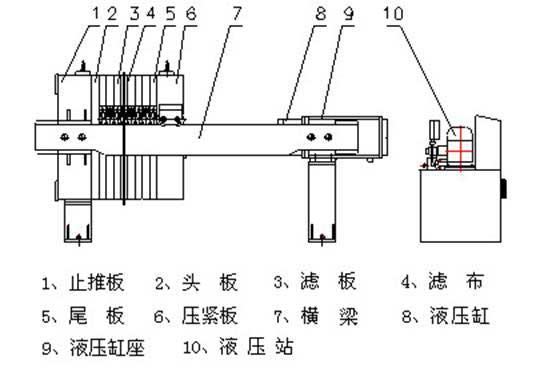

过滤机构由滤板、滤框、滤布、压榨隔膜组成,滤板 两侧由滤布包覆,需配置压榨隔膜时,一组滤板由隔膜板和侧板组成。厢式压滤机如左图,板式压滤机如右图。

 压滤机  压滤机

广泛应用于医药、化工、标准件、制药、冶金、非标螺丝、染料、食品、酿造、陶瓷、炼油、污水处理等环保行业。

厢式压滤机使用范围:适用于精矿过滤,尾矿过滤干排作业,产品粒度可达-500目。

板框压滤机使用范围:(金、银、铜、铁、锌)矿、稀土等粉矿脱水、尾矿坝处理。

产品FAQ

1、压滤机选型参考

在选择压滤机型号时,要清楚自己需要过滤的物料种类性质、以及物料日处理量、物料含水率等,估算所需的过滤面积、滤室总容积,然后参考生产厂家提供的压滤机性能参数表来选择合适的压滤机型号,或咨询生产厂家工作人员,获取专业人士的选型意见。

2、压滤机保养注意事项

(1)调试正常的压滤机方可进料工作,每班工作前要对整机作全面检查

(2)禁止在滤板少于规定数量的情况下开机工作,以免损坏机件。

(3)待一切正常后方可压紧滤板加压过滤,过滤压力和过滤温度必须在规定范围之内,过滤压力过高会引起渗漏,过滤温度过高,塑料滤板易变形,加料时悬浮液要浓度均匀。

(4)滤布的选择一定要符合滤浆的过滤技术要求,新滤布制作前应先缩水,开孔直径应小于滤板孔径,配套滤板时布孔与板孔应相对同心,进料孔布简应贴紧筒壁,否则会造成,过滤不清,过滤速率低,布筒破裂,达不到预期过滤目的后果。

(5)压滤机在压滤初期,滤波较混浊,当滤布上形成一层滤饼后滤液就会变清。

(6)移动滤板时,用力应均匀适当,不得碰撞、摔打,以免损坏密封面及滤扳手把。

(7)浆料、洗液或压缩空气阀门,必须按操作程序启用,不能同时启用,隔膜挤榨时压缩空气压力不能超过过滤压力

技术参数

型号 过滤面积(m2) 滤室数量 滤板规格 滤样厚度(mm) 滤室容积(m3) 过滤压力(Mpa) 地脚中心(mm) 外形尺寸(长×宽×高)(mm) 电机功率(kw) 重量(kg)
XM/AZ800U 20 20 800×800×55 25 0.239 0.5 2265 3215×1320×1160 2.2 2073
XM/AZ800U 30 30 800×800×55 25 0.365 0.5-0.8 2815 3765×1320×1160 2.2 3090
XM/AZ800U 40 40 800×800×55 25 0.491 0.5-0.8 3365 4315×1320×1160 2.2 3380
XM/AZ800U 50 50 800×800×55 25 0.617 0.5-1 3915 4865×1320×1160 2.2 3090
XM/AZ800U 60 60 800×800×55 25 0.743 0.5-1 4465 5415×1320×1160 2.2 4070
XM/AZ800U 70 70 800×800×55 25 0.869 0.5-1.6 5015 5965×1320×1160 2.2 4360
XM/AZ800U 80 80 800×800×55 25 0.995 0.5-1.6 5565 6515×1320×1160 2.2 4700
XM/AZ1000U 100 62 1000×1000×60 30 1.48 0.5-1.6 5020 6110×1460×1360 3 6200
XM/AZ1000U 120 75 1000×1000×60 30 1.8 0.5-1.6 5800 6890×1460×1360 3 6710
XM/AZ1250U 150 58 1250×1250×65 30 2.26 0.5-1.6 5390 6920×1850×1620 3 11800
XM/AZ1250U 180 69 1250×1250×65 30 2.7 0.5-1.6 6100 7630×1850×1620 3 12700
XM/AZ1250U 200 79 1250×1250×65 30 3.02 0.5-1.6 6620 8150×1850×1620 3 13300
XM/AZ1250U 220 84 1250×1250×65 30 3.29 0.5-1.6 7080 8610×1850×1620 3 13900
XM/AZ1250U 250 95 1250×1250×65 30 3.73 0.5-1.6 7290 9320×1850×1620 3 14800
XM/AZ1500U 300 77 1500×1500×70 32 4.76 0.7-1.6 7450 9100×1960×1780 5.5 27000
XM/AZ1500U 320 83 1250×1250×65 32 5.14 0.7-1.6 7870 9520×1960×1780 5.5 27690
XM/AZ1500U 340 88 1250×1250×65 32 5.45 0.7-1.6 8220 9870×1960×1780 5.5 28380
XM/AZ1500U 350 90 1500×1500×70 32 5.58 0.7-1.6 8360 10010×1960×1780 5.5 28730
XM/AZ1500U 380 98 1500×1500×70 32 6.08 0.7-1.6 8920 10570×1960×1780 5.5 29760
XM/AZ1500U 400 103 1500×1500×70 32 6.39 0.7-1.6 9270 10920×1960×1780 5.5 30450
XM/AZ1500U 450 116 1500×1500×70 32 7.21 0.7-1.6 10180 11830×1960×1780 5.5 32170
XM/AZ1500U 500 128 1500×1500×70 32 7.96 0.7-1.6 11020 12670×1960×1780 5.5 33890
