【产品简介】 周边转动式浓缩机分为周边辊轮传动和周边齿条传动两种形式。
【生产能力】 87~3000t/d
【产品改进】 选用单排交叉柱式回转支撑或单排四点接触球形回转支撑,集电装置绝缘良好,外露回转零件具有轻便的防护罩。

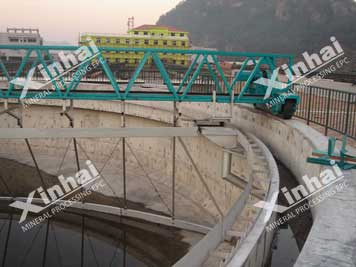

周边辊轮传动式浓缩机主要由耙架、槽架、中心支架、集电装置、传动装置等组成,它的传动装置是把电动机的运动和动力传递给挂着靶子的桁架,使桁架在池子内围绕中心均匀地旋转,并把浓缩产品靶向池底中心的排料口,而澄清的溢流水则从池子四周溢出,再由环形溢流槽排出。
周边辊轮传动式浓缩机主要用于选矿过程中湿选、精选的脱水处理,系作脱水一阶段-浓缩之用。一般设置于精选与过滤设备之间,有时也用做精选前的脱水,同时在化学工业和选煤厂亦可用来进行脱水作业。
(1)轨道平整稳固,无严重磨损。轨道应位于中心圆上,偏心允差不大于20mm;
(2)行走轮与轨面接触均匀,不打滑;行走轮直径磨损不超过15mm;中心传动的木滑块与轨道的间隙不超过20mm;
(3)传动架无裂纹、开焊及严重变形现象。耙子完整齐全,不开焊变形,不刮池底。
(4)支撑架钢球不缺损,钢球与滚环无严重磨损及裂纹,运转平稳,润滑良好;
(5)电器装置:滑环磨损均匀,刷架稳固,压力均衡,密封良好,不进水和煤;
(6)保护装置:过负荷保护的声、光信号灵敏可靠,手动和自动提耙装置灵活可靠,保险销、套的材质规格符合要求;
(7)浓缩池溢流槽保持水平,挡板完整。池底、池壁平整光滑,无破损。

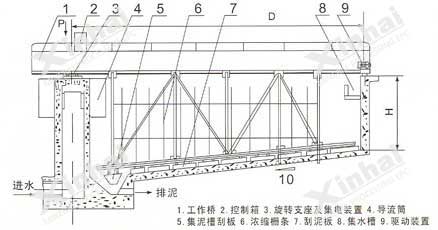

周边辊轮传动式浓缩机主要由主梁(工作桥)、中心支座及集电装置、驱动装置、刮集泥装置、浮渣刮板、稳流筒、浮渣耙板、小刮板、栅条、溢流装置和控制柜等组成。中心支座由固定支撑座、回转轴承和机架组成,可同时承受轴向力、径向力和倾覆力矩。集电装置采用滑环式集电装置,由集电环和电刷架组成。浮渣刮板、浮渣耙板、浮渣漏斗组成撇渣机构,能有效地清除水面浮渣。主梁是连接中心支座和行走端梁的大型部件,其上有走道板和栏杆,钢梁的下面连接刮泥架,撇渣机构,和小刮板等,在行走端梁的带动下来完成刮泥、刮渣工作。
(1)查槽架上的溜槽是否对准支架交换套环的孔,以防止矿浆外流;
(2)泵及其管路是否完好,管路是否畅通,有无溢漏现象,是否便于调整。浓缩机正常工作要求本部分的设备工作能力可以变化并有安全的储备容量,以保证不因本部分的某台泵发生事故而影响浓缩池的正常工作;
(3)用户可自备超负荷的安全装置,当电动机超负荷时,可以用电铃立即通知给矿岗位减少或停止给矿。
周边辊轮传动式浓缩机的槽体结构按其规格、给料性质、排除沉砂的操作要求以及地形条件,可以做成钢质、混凝土质、木质或在泥土中用块石衬砌。槽壁和槽底可用相同或不同的材质制作(或砌筑)。为了防止腐蚀,浓缩机槽内壁可涂以油漆或衬以合成橡胶或塑料。在土壤好的情况下,也可用块石砌筑或粘土夯实作槽底,而无须用钢筋混凝土。
周边辊轮传动式浓密机
型号 |
浓缩池直径 (mm) |
浓缩池中心 深度 (mm) |
处理能力 (t/d) |
沉淀面积 (m2) |
电机型号 |
电机功率 (kw) |
重量 (t) |
备 注 |
---|---|---|---|---|---|---|---|---|
NG-15 | 15000 | 3500 | 87~390 | 177 | Y132(M2)-6 | 5.5 | 9120 | 有手动提耙式 |
NG-18 | 18000 | 3500 | 560 | 255 | 1000 | |||
NG-24 | 24000 | 3400 | 1000 | 452 | Y160M-6 | 7.5 | 24000 | |
NG-30 | 30000 | 3940 | 1560 | 707 | 26420 | |||
NG-45 | 45000 | 5060 | 2400 | 1590 | Y160L-6 | 11 | 50640 | |
NG-53 | 53000 | 5070 | 3000 | 2202 | 60910 |
型号 |
浓缩池直径 (mm) |
浓缩池中心 深度(mm) |
处理能力 (t/d) |
沉淀面积 (m2) |
电机型号 |
电机功率 (kw) |
重量 (t) |
备 注 |
---|---|---|---|---|---|---|---|---|
NT-15 | 15000 | 3500 | 87~390 | 177 | Y132(M2)-6 | 5.5 | 11702 | 有手动提耙式 |
NT-18 | 18000 | 3500 | 560 | 255 | 12120 | |||
NT-24 | 24000 | 3400 | 1000 | 452 | Y160M-6 | 7.5 | 28270 | |
NT-30 | 30000 | 3940 | 1560 | 707 | 31000 | |||
NT-45 | 45000 | 5060 | 2400 | 1590 | Y160L-6 | 11 | 58040 | |
NT-53 | 53000 | 5070 | 3000 | 2202 | 69410 |
