振动倾斜板高效浓缩机

product振动倾斜板高效浓缩机

【产品简介】 一种在沉降区设计倾斜平行板的矿浆重力斜板浓缩机设备。

【沉降面积】 20~3500m2

【产品改进】 在斜板浓缩机机壳内的中心安装搅拌装置,在锥斗区外壁上设置有振动器,加快絮团浓缩的同时也防止矿浆的堵塞。

优势特点

工作原理

 斜板式浓缩机

整机包括上部箱体和下部锥体。上部箱体内有斜置的斜板组群,斜板组群由若干个相互独立的斜板单元构成,处理物料由斜板单元下端两侧进入,斜板组群上方有一贯通全长的溢流槽,槽底开有节流孔,造成外排溢流的水力背压,保证各斜板单元载荷均匀,防止径向紊流。侧向半逆流的给料方式,能使下沉的固体颗粒、上行的澄清液各行其道,互不干扰,沿斜板下滑的浓泥进入下部锥体后,压缩脱水,并靠重力外排,亦可借助于机械振动使浓泥顺利外排。

产品应用

斜板高效浓缩机主要用于细粒煤泥和浮选尾矿的澄清、浓缩, 也可用于其它行业处理含有固体微粒的各种矿浆。

产品FAQ


1、当前选矿厂常用的浓缩机主要有哪几种?

(1)普通浓缩机:普通浓缩机是选矿厂应用较多的浓缩设备,按其传动方式分为中心传动式和周边传动式;按其工作面数量又可分为单层、双层和多层浓缩机。这类浓缩机由于其直径较大,故占地面积大,且单位面积生产能力也较低。

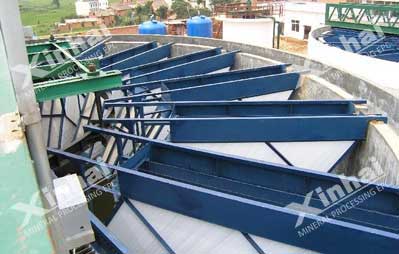

(2)倾斜板浓缩机:倾斜板浓缩机是在普通浓缩机的圆筒池偏上部分,沿圆周方向装设了许多向浓缩机中央倾斜,与水平夹角约为60°的倾斜板。这些措施加速了矿粒的分离,缩短了物料沉降时间,强化了分离沉降过程,提高了浓缩效率,减少了基建投资,生产能力可提高约3倍。

(3)高效浓缩机:高效浓缩机除在浓缩机中装有倾斜板外,它具有专门的絮凝剂添加机构。其直径可缩小为普通浓缩机的1/3-1/2,占地仅为普通浓缩机的1/9-1/4,而单位面积处理能力却增加了几十倍,是日益获得广泛应用的新型浓缩机。

2、倾斜板浓缩机的板间距离及倾斜角度如何设定?

倾斜板间距离处于限制距离下,可以增加同一设备的处理能力,但过小的间距容易堵塞,通常板间距离必须大于10mm,处理煤泥时常用50mm,也有采用80mm的。减少倾角,有利于分离,但倾角过小不仅排料困难,而且也不利于颗粒在板上的沉积,通常角度在45~55度范围内选择。

技术参数

XBNZ型产品规格表

型号 外形尺寸(毫米) 容积 机重
(沉降面积/倾角) A B C C1 C2 (m3) (Kg)
20/45° 3127 1550 3976 2270 / 3.9 2116
30/45° 3360 1880 4582 2900 / 7 2436
50/45° 4180 2220 5865 3620 1000 11.6 3632
100/45° 4922 2902 6636 2900 2900
20/55° 2860 1550 4200 2270 / 3.9 1611
30/55° 3159 1880 4823 2900   7
50/55° 3862 2218 6143 3620 1000 11.6 4128
100/55° 4588 2902 6916 4316 1000   6538

XBNY型产品规格表

规格(内径m) 6 59 12 15 22 30
沉降面积(m2) 180 270 450~750 700~1200 2200 3500
